產品描述

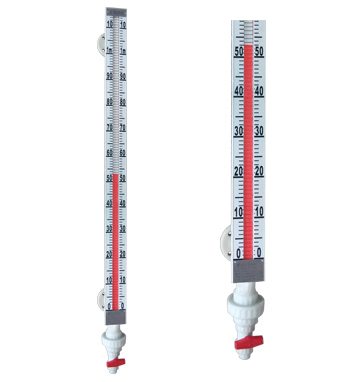

UHZ-57/FB防腐型磁性液位計是一種新穎的現場檢測儀表，它的主體材質為防腐蝕材料PP或PVC。測量時利用磁耦合原理，使液體介質和指示器******隔離，對易燃、易爆和有毒介質液位檢測更加安全可靠。
結構原理
磁翻板液位計（也可稱為磁性浮子液位計）根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的長久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨甘酒鞯募t白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。
二相鄰指示板軸向間距離為10mm，因此，液位指示誤差為±10mm。
產品參數
測量精度： ±1cm
測量范圍： 0~3000mm
介質密度：≥0.45g/cm3
介質粘度：≤0.02Pa.S>(介質工作溫度下)
工作溫度：10℃ ＜t≤ 65℃
工作壓力：1.0，1.6MPa
連接法蘭尺寸： DN25，DN32，DN40，DN50
出廠法蘭標準：HG20592~20635-2009
