WSS系列雙金屬溫度計產品介紹
本廠生產的又金屬溫度計其保護管、節頭、鎖緊螺栓等均采用1Cr18Ni9Ti材料，表殼采用鋁板拉伸成型經切削加工表面黑色電泳處理，表蓋與表盒采用環型雙層橡膠圈螺紋密封鎖緊結構，故儀表整體防水防腐性能良好，徑向型儀表采用彎管型結構，外型新穎、輕巧、美觀與眾不同。
雙金屬溫度計是用于測量中，低溫的現場檢測儀表，可用來直接測量液化和氣體的溫度。與玻璃水銀溫度計相比具有無***害、易讀數、牢固耐用等優點。
WSS系列雙金屬溫度計產品技術數據
測溫范圍：-60-50℃
準確度等級：1.5級，基本誤差：限為量程的1.5%
溫度計指示部分：（按溫度計標度盤的外徑表示）分φ60、φ100、φ150mm.
尾管長度：100－2000mm。
尾管直徑：分別為φ6、φ10、（尾管長度100－1250mm時）φ12（尾管長度在1250－2000mm時）
安裝部分螺紋:M16X1.5;M27X2;G1/2;G3/4.尾管及固定螺栓節頭等材質均為1Cr18Ni9Ti不銹鋼，耐壓6.4MPa。
防水性能：溫度計的外殼應能承受距離5米處用噴嘴直徑25毫米的水龍頭的噴水（噴嘴出口前水壓不小于心不2公斤/厘米2）歷時5分鐘，不得有水滲入溫度計外殼內部。符合IP65標準。
WSS系列雙金屬溫度計測溫范圍
| 測量范圍℃ | 適用范圍 | |
| 工業、商業 | 實驗室、小型 | |
| -80～+40 | √ | √ |
| -40～+80 | √ | √ |
| 0～50 | √ | √ |
| 0～100 | √ | √ |
| 0～150 | √ | √ |
| 0～200 | √ | √ |
| 0～300 | √ | √ |
| 0～400 | √ | √ |
| 0～500 | √ | √ |
正常工作天氣條件
| 工作場所 | 溫度℃ | 相對濕度% |
| 掩蔽場所 | -25～+55 | 5～100 |
| 戶外場所 | -40～+85 | 5～100 |
測量端形式

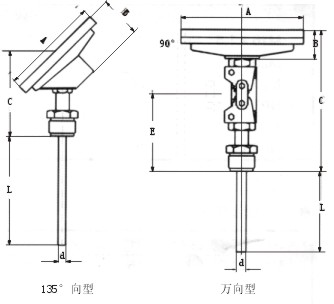

WSS系列雙金屬溫度計外形及尺寸
| 形式 | A | B | C | E | L | d |
| 軸向型 | 65 | 23 | 73 | - | 75 100 150 200 300 400 500 750 1000 | Φ6 Φ8 Φ10 |
| 105 | 23 | 73 | - | |||
| 155 | 23 | 73 | - | |||
| 徑向型 | 65 | 50 | 110 | 34 | ||
| 105 | 50 | 110 | 34 | |||
| 105 | 50 | 110 | 34 | |||
| 135°向型 | 105 | 23 | 85 | - | ||
| 155 | 23 | 85 | - | |||
| 萬向型 | 105 | 23 | 178 | 120 | ||
| 155 | 23 | 178 | 120 |
安裝固定形式
可動外螺紋管接頭
| MHSWdM16×1.51218Φ6Φ8Φ10M20×1.51622M27×22030NPT1/41518NPT1/21922NPT3/42530 |  |
| 可動內螺紋管接頭 | |
| MHSWdM16×1.51218Φ6Φ8Φ10M20×1.51622M27×22030NPT1/41518NPT1/21922NPT3/42530 |  |
| 固定螺紋管接頭 | |
| MHSWdM16×1.51218Φ6Φ8Φ10M20×1.51622M27×22030NPT1/41518NPT1/21922NPT3/42530 |  |
| 卡套螺紋接頭 | |
| MHSWdM12×1.51519Φ6M16×1.51522Φ8M20×1.51624Φ10 |  |

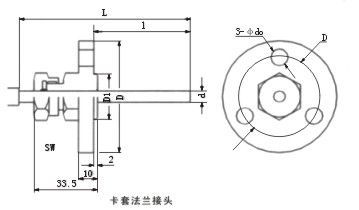

卡套法蘭接頭
| D | D0 | D1 | SW | d0 | d |
| Φ60 | Φ42 | Φ24 | Φ22 | Φ9 | Φ8 Φ10 |

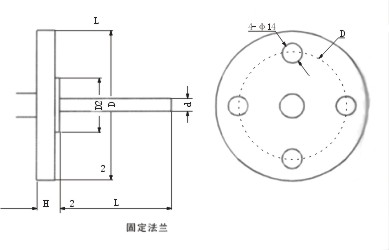

固定法蘭
| D | D1 | D2 | H | d0 | d |
| Φ105 | Φ75 | Φ55 | Φ16 | Φ14 | Φ8 Φ10 |
備注：可提供ANSI、JB、HG等標準法蘭。
選型編碼
| HM- | 汯勉儀表公司標識 | ||||||||||||
| 系列號 | WSS | 雙金屬溫度計 | |||||||||||
| 表盤公稱直徑 | -3 | Φ60 | |||||||||||
| -4 | Φ100 | ||||||||||||
| -5 | Φ150 | ||||||||||||
| 表盤形式 | 0 | 軸向（直型） | |||||||||||
| 1 | 徑向（角型） | ||||||||||||
| 2 | 135°向（鈍角型） | ||||||||||||
| 8 | 萬向（可調角型） | ||||||||||||
| 安裝固定形式 | 0 | 無固定裝置 | |||||||||||
| 1 | 可動外螺紋 | ||||||||||||
| 2 | 可動內螺紋 | ||||||||||||
| 3 | 固定螺紋 | ||||||||||||
| 4 | 固定法蘭 | ||||||||||||
| 5 | 卡套螺紋 | ||||||||||||
| 6 | 卡套法蘭 | ||||||||||||
| 保護形式 | - | 普通型 | |||||||||||
| W | 防護型 | ||||||||||||
| F | 防腐型 | ||||||||||||
WSS系列雙金屬溫度計型號及規格
軸向型雙金屬溫度計
| 型號 | 測溫范圍 | 精度等級 | 保護管材料 | 規格 | 安裝固定形式 | |
| D | L | |||||
| WSS-300 | -80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ60 | 75 100 150 200 300 400 500 750 1000 | 無固定裝置 |
| WSS-400 | Φ100 | |||||
| WSS-500 | Φ150 | |||||
| WSS-301 | Φ60 | 可動外螺紋 | ||||
| WSS-401 | Φ100 | |||||
| WSS-501 | Φ150 | |||||
| WSS-302 | Φ60 | 可動內螺紋 | ||||
| WSS-402 | Φ100 | |||||
| WSS-502 | Φ150 | |||||
| WSS-303 | Φ60 | 固定螺紋 | ||||
| WSS-403 | Φ100 | |||||
| WSS-503 | Φ150 | |||||
| WSS-304 | Φ60 | 固定法蘭 | ||||
| WSS-404 | Φ100 | |||||
| WSS-504 | Φ150 | |||||
| WSS-305 | Φ60 | 卡套螺紋 | ||||
| WSS-405 | Φ100 | |||||
| WSS-505 | Φ150 | |||||
| WSS-306 | Φ60 | |||||
| WSS-406 | Φ100 | 卡套法蘭 | ||||
| WSS-506 | Φ150 | |||||
徑向型雙金屬溫度計
| 型號 | 測溫范圍 | 精度等級 | 保護管材料 | 規格 | 安裝固定形式 | |
| D | L | |||||
| WSS-310 | -80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ60 | 75 100 150 200 300 400 500 750 1000 | 無固定裝置 |
| WSS-410 | Φ100 | |||||
| WSS-510 | Φ150 | |||||
| WSS-311 | Φ60 | 可動外螺紋 | ||||
| WSS-411 | Φ100 | |||||
| WSS-511 | Φ150 | |||||
| WSS-312 | Φ60 | 可動內螺紋 | ||||
| WSS-412 | Φ100 | |||||
| WSS-512 | Φ150 | |||||
| WSS-313 | Φ60 | 固定螺紋 | ||||
| WSS-413 | Φ100 | |||||
| WSS-513 | Φ150 | |||||
| WSS-314 | Φ60 | 固定法蘭 | ||||
| WSS-414 | Φ100 | |||||
| WSS-514 | Φ150 | |||||
| WSS-315 | Φ60 | 卡套螺紋 | ||||
| WSS-415 | Φ100 | |||||
| WSS-515 | Φ150 | |||||
| WSS-316 | Φ60 | |||||
| WSS-416 | Φ100 | 卡套法蘭 | ||||
| WSS-516 | Φ150 | |||||
135°向型雙金屬溫度計
| 型號 | 測溫范圍 | 精度等級 | 保護管材料 | 規格 | 安裝固定形式 | |
| D | L | |||||
| WSS-420 | -80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ100 | 75 100 150 200 300 400 500 750 1000 | 無固定裝置 |
| WSS-520 | Φ150 | |||||
| WSS-421 | Φ100 | 可動外螺紋 | ||||
| WSS-521 | Φ150 | |||||
| WSS-422 | Φ100 | 可動內螺紋 | ||||
| WSS-522 | Φ150 | |||||
| WSS-423 | Φ100 | 固定螺紋 | ||||
| WSS-523 | Φ150 | |||||
| WSS-424 | Φ100 | 固定法蘭 | ||||
| WSS-524 | Φ150 | |||||
| WSS-425 | Φ100 | 卡套螺紋 | ||||
| WSS-525 | Φ150 | |||||
| WSS-426 | Φ100 | 卡套法蘭 | ||||
| WSS-526 | Φ150 | |||||
萬向型雙金屬溫度計
| 型號 | 測溫范圍 | 精度等級 | 保護管材料 | 規格 | 安裝固定形式 | |
| D | L | |||||
| WSS-480 | -80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ100 | 75 100 150 200 300 400 500 750 1000 | 無固定裝置 |
| WSS-580 | Φ150 | |||||
| WSS-481 | Φ100 | 可動外螺紋 | ||||
| WSS-581 | Φ150 | |||||
| WSS-482 | Φ100 | 可動內螺紋 | ||||
| WSS-582 | Φ150 | |||||
| WSS-483 | Φ100 | 固定螺紋 | ||||
| WSS-583 | Φ150 | |||||
| WSS-484 | Φ100 | 固定法蘭 | ||||
| WSS-584 | Φ150 | |||||
| WSS-485 | Φ100 | 卡套螺紋 | ||||
| WSS-585 | Φ150 | |||||
| WSS-486 | Φ100 | 卡套法蘭 | ||||
| WSS-586 | Φ150 | |||||
備注：
選型須知：請提供型號、表盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。選型舉例：萬向型雙金屬溫度計，表盤直徑Φ100，測溫范圍0～400℃，1.5級，活動外螺紋M27×2，長度450mm WSS-481， 0～400℃，L=450， M27×2，1.5級
