WR系列裝配式熱電偶產品簡介
工業用裝配式熱電偶作為一種溫度傳感器，通常和顯示儀表，記錄儀表和電子調節器配套使用。裝配式熱電偶可以直接測量各種生產中從0℃到1800℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。根據國家規定，我公司生產符合IEC******標準分度號的鉑銠 30－鉑銠6、鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－康銅等的裝配式熱電偶，應符合JB/T9238-1999標準。
裝配式熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成
WR系列裝配式熱電偶工作原理

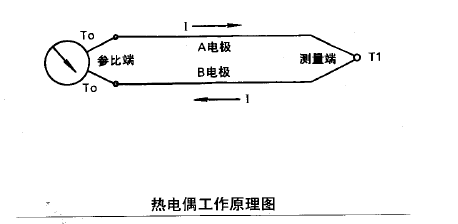

熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電勢，接上顯示儀表，儀表上就指示出熱電偶所產生的熱電動勢的對應溫度值。熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只與熱電偶導體材質以及兩端溫差有關，與熱電極的長度、直徑無關。
裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。

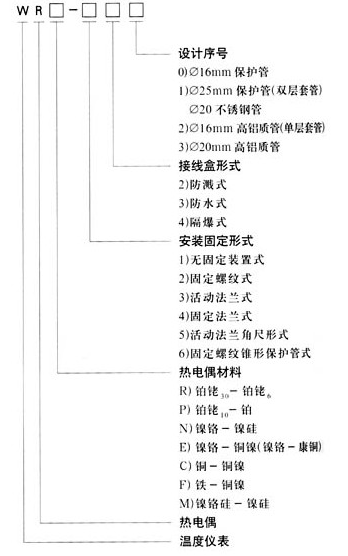

WR系列裝配式熱電偶型號表示
WR系列裝配式熱電偶主要技術指標
溫度測量范圍和允許誤差
| 熱電偶類別 | 代號 | 分度號 | 測量范圍 | 基本誤差限 |
| 鎳鉻－康銅 | WRK | E | 0－800℃ | ±0.75%t |
| 鎳鉻－鎳硅 | WRN | K | 0－1300℃ | ±0.75%t |
| 鉑銠 13 -鉑 | WRB | R | 0-1600℃ | ±0.25%t |
| 鉑銠 10 －鉑 | WRP | S | 0－1600℃ | ±0.25%t |
| 鉑銠 30 －鉑銠 6 | WRR | B | 0－1800℃ | ±0.25%t |
注“t”為感溫元件實測溫度
熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T0.5表示。
熱電偶公稱壓力
一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不僅與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法、置入深度以及被測介質的流速和種類等有關。應不小于其保護管外徑的8～10倍（特殊產品例外）。
熱電偶絕緣電阻（常溫）
常溫絕緣電阻的試驗電壓為直流500V±50V，測量常溫絕緣電阻的大氣條件為溫度15～35℃，相對濕度45%，大氣壓力86～106kPa。
a.對于長度超過1米的熱電偶它的常溫絕緣電阻值與其長度的乘積應不小于100.
即Rr.L≥100 MΩ。M L＞1m
式中：Rr-熱電偶的常溫絕緣電阻值MΩ
b.對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100 MΩ
上限溫度絕緣電阻
熱電偶的上限溫度絕緣電阻應不小于下表現定：
上限溫度tm℃ | 試驗溫度t℃ | 電阻值MΩ |
100≤tm＜300 | t=tm | 10 |
300≤tm＜500 | t=tm | 2 |
500≤tm＜850 | t=tm | 0.5 |
850≤tm＜1000 | t=tm | 0.08 |
1000≤tm＜1300 | t=tm | 0.02 |
tm＞1300 | t=1300 | 0.02 |

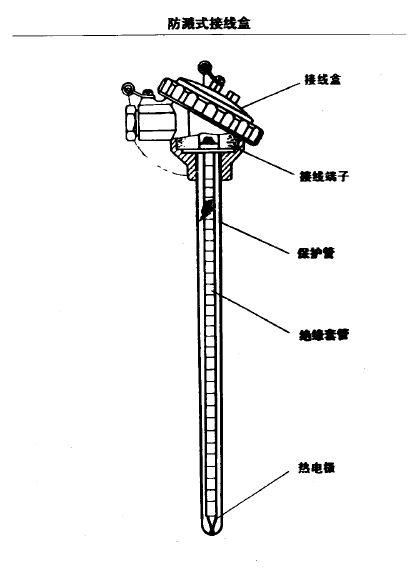

WR系列裝配式熱電偶基本結構圖
WR系列裝配式熱電偶型號規格
無固定裝置式（陶瓷保護管）熱電偶
| 熱電偶類別 | 產品型號 | 分度號 | 測溫范圍℃ | 規格 | 熱響應時間T0.5S | |
| 直徑mm | 保護管材料 | |||||
| 單支鉑銠30-鉑銠6 | WRR-120 | B(LB-2)﹡ | 0～1600 | Φ16 | 剛玉質 | <150 |
| WRR-121 | Φ25 | <360 | ||||
| 雙支鉑銠30-鉑銠6 | WRR2-120 | Φ16 | <150 | |||
| WRR2-121 | Φ25 | <360 | ||||
| 單支鉑銠10-鉑 | WRP-120 | S(LB-3)﹡ | 0～1300 | Φ16 | 高鋁質 | <150 |
| WRP-121 | Φ25 | <360 | ||||
| 雙支鉑銠10-鉑 | WRP2-120 | Φ16 | <150 | |||
| WRP2-121 | Φ25 | <360 | ||||
| 單支鎳鉻-鎳硅 | WRN-122 | K(EU-3)﹡ | 0～1100 | Φ16 | 高鋁質 | <240 |
| WRN-123 | 0～1200 | Φ20 | ||||
| 雙支鎳鉻-鎳硅 | WRN2-123 | 0～1100 | ||||
| 單支鉑銠30-鉑銠6 | WRR-130 | B(LL-2)﹡ | 0～1600 | Φ16 | 剛玉質 | <150 |
| WRR-131 | Φ25 | <360 | ||||
| 雙支鉑銠30-鉑銠6 | WRR2-130 | Φ16 | <150 | |||
| WRR2-131 | Φ25 | <360 | ||||
| 單支鉑銠10-鉑 | WRP-130 | S(LB-3)﹡ | 0～1300 | Φ16 | 高鋁質 | <150 |
| WRP-131 | Φ25 | <360 | ||||
| 雙支鉑銠10-鉑 | WRP2-130 | Φ16 | <150 | |||
| WRP2-131 | Φ25 | <360 | ||||
| 單支鎳鉻-鎳硅 | WRN-133 | K(EU-2)﹡ | 0～1200 | Φ30 | 高鋁質 | <240 |
| 雙支鎳鉻-鎳硅 | WRN2-133 | 0～1100 | ||||
保護管直徑和長度規格表
| Φ16（單層） | Φ20 | Φ25（雙層管） | |||
| 總長L | 置深I | 總長L | 置深I | 總長L | 置深I |
| 300 | 150 | 400 | 250 | 550 | 400 |
| 350 | 200 | 450 | 300 | 650 | 500 |
| 400 | 250 | 550 | 400 | 900 | 750 |
| 450 | 300 | 650 | 500 | 1150 | 1000 |
| 550 | 400 | 900 | 750 | 1650 | 1500 |
| 650 | 500 | 1150 | 1000 | 2150 | 2000 |
| 900 | 750 | 1650 | 1500 | ||
| 1150 | 1000 | 2150 | 2000 | ||
| 有需不同規格用戶自定 | |||||
無固定裝置式熱電偶
| 熱電偶類別 | 產品型號 | 分度號 | 測溫范圍℃ | 保護管材料 | 規格 | 接線盒形式 |
| 總長Lmm | ||||||
| 單支鎳鉻-鎳硅 | WRN-120 | K(EU-2)﹡ | 0～8000～1000 | 不銹鋼ICr18Ni9Ti不銹鋼﹟ICr25Ni20 | 300350400450550650900115016502150 | 防濺式 |
| 雙支鎳鉻-鎳硅 | WRN2-120 | |||||
| 單支鎳鉻-銅鎳 | WRE-120 | E(EA-2)﹡ | 0～600 | 不銹鋼ICr18Ni9Ti | ||
| 雙支鎳鉻-銅鎳 | WRE2-120 | |||||
| 單支鎳鉻-鎳硅 | WRN-130 | K(EU-2)﹡ | 0～8000～1000 | 不銹鋼ICr18Ni9Ti不銹鋼﹟ICr25Ni20 | 防水式 | |
| 雙支鎳鉻-鎳硅 | WRN2-130 | |||||
| 單支鎳鉻-銅鎳 | WRE-130 | E(EA-2)﹡ | 0～600 | 不銹鋼ICr18Ni9Ti | ||
| 雙支鎳鉻-銅鎳 | WRE2-130 |
注1）熱響應時間T0.5<90秒
固定螺紋式熱電偶
熱電偶類別 | 產品型號 | 分度號 | 測溫范圍℃ | 保護管材料 | 規格 | 接線盒形式 | |
總長Lmm | 置深lmm | ||||||
單支鎳鉻-鎳硅 | WRN-220 | K (EU-2)﹡ | 0～800 0～1000 | 不銹鋼 ICr18Ni9Ti 不銹鋼﹟ ICr25Ni20 | 300 350 400 450 550 650 900 1150 1650 2150 | 150 200 250 300 400 500 750 1000 1500 2000 | 防濺式 |
WRN-220A | |||||||
雙支鎳鉻-鎳硅 | WRN2-220 | ||||||
WRN2-220A | |||||||
單支鎳鉻-銅鎳 | WRE-220 | E (EA-2)﹡ | 0～600 | 不銹鋼 ICr18Ni9Ti | |||
WRE-220A | |||||||
雙支鎳鉻-銅鎳 | WRE2-220 | ||||||
WRE2-220A | |||||||
單支鎳鉻-鎳硅 | WRN-230 | K (EU-2)﹡ | 0～800 0～1000 | 不銹鋼 ICr18Ni9Ti 不銹鋼﹟ ICr25Ni20 | 防水式 | ||
雙支鎳鉻-鎳硅 | WRN2-230 | ||||||
單支鎳鉻-銅鎳 | WRE-230 | E (EA-2)﹡ | 0～600 | 不銹鋼 ICr18Ni9Ti | |||
雙支鎳鉻-銅鎳 | WRE2-230 | ||||||
注1）熱響應時間T0.5<90秒。
2）保護管材料中打“﹟"符號表示雙支無此牌號材料。
3）打“﹡"分度號作特殊規格訂貨。
4) 公稱壓力：10Mpa。
固定螺紋型號規格對照表
產品型號 | 固定螺紋規格 |
M0 | |
WRN-220 | M27×2 |
WRN-220A | G3/4〞 |
WRN2-220 | M27×2 |
WRN2-220A | G3/4〞 |
WRE-220 | M27×2 |
WRE-220A | G3/4〞 |
WRE2-220 | M27×2 |
WRE2-220A | G3/4〞 |
WRN-230 | M27×2 |
WRN2-230 | M27×2 |
WRE-230 | M27×2 |
WRE2-230 | M27×2 |
活動式法蘭式熱電偶
熱電偶類別 | 產品型號 | 分度號 | 測溫范圍℃ | 保護管材料 | 規格 | 接線盒形式 |
總長Lmm | ||||||
單支鎳鉻-鎳硅 | WRN-320 | K (EU-2)﹡ | 0～800 0～1000 | 不銹鋼 ICr18Ni9Ti 不銹鋼﹟ ICr25Ni20 | 300 350 400 450 550 650 900 1150 1650 2150 | 防濺式 |
雙支鎳鉻-鎳硅 | WRN2-320 | |||||
單支鎳鉻-銅鎳 | WRE-320 | E (EA-2)﹡ | 0～600 | 不銹鋼 ICr18Ni9Ti | ||
雙支鎳鉻-銅鎳 | WRE2-320 | |||||
單支鎳鉻-鎳硅 | WRN-330 | K (EU-2)﹡ | 0～800 0～1000 | 不銹鋼 ICr18Ni9Ti 不銹鋼﹟ ICr25Ni20 | 防水式 | |
雙支鎳鉻-鎳硅 | WRN2-330 | |||||
單支鎳鉻-銅鎳 | WRE-330 | E (EA-2)﹡ | 0～600 | 不銹鋼 ICr18Ni9Ti | ||
雙支鎳鉻-銅鎳 | WRE2-330 |
注1）熱響應時間T0.5<90秒。
2）保護管材料中打“﹟"符號表示雙支無此牌號材料。
3）打“﹡"分度號作特殊規格訂貨。
固定法蘭式熱電偶
熱電偶類別 | 產品型號 | 分度號 | 測溫范圍℃ | 保護管材料 | 規格 | 接線盒形式 | |
總長Lmm | 置深lmm | ||||||
單支鎳鉻-鎳硅 | WRN-420 | K (EU-2)﹡ | 0～800 0～1000 | 不銹鋼 ICr18Ni9Ti 不銹鋼﹟ ICr25Ni20 | 300 350 400 450 550 650 900 1150 1650 2150 | 150 200 250 300 400 500 750 1000 1500 2000 | 防濺式 |
WRN-420A | |||||||
雙支鎳鉻-鎳硅 | WRN2-420 | ||||||
單支鎳鉻-銅鎳 | WRE-420 | E (EA-2)﹡ | 0～600 | 不銹鋼 ICr18Ni9Ti | |||
WRE-420A | |||||||
雙支鎳鉻-銅鎳 | WRE2-420 | ||||||
單支鎳鉻-鎳硅 | WRN-430 | K (EU-2)﹡ | 0～800 0～1000 | 不銹鋼 ICr18Ni9Ti 不銹鋼﹟ ICr25Ni20 | 防水式 | ||
雙支鎳鉻-鎳硅 | WRN2-430 | ||||||
單支鎳鉻-銅鎳 | WRE-430 | E (EA-2)﹡ | 0～600 | 不銹鋼 ICr18Ni9Ti | |||
雙支鎳鉻-銅鎳 | WRE2-430 | ||||||
注1）熱響應時間T0.5<90秒。
2）保護管材料中打“﹟"符號表示雙支無此牌號材料。
3）打“﹟"分度號作特殊規格訂貨。
4) 公稱壓力：2.5Mpa。
固定法蘭型號規格對照表
產品型號 | 固定法蘭盤規格（專業標準） | |||
D0 | D1 | D2 | H | |
WRN-420 | Φ95 | Φ65 | Φ45 | 15 |
WRN-420A | Φ95 | Φ70 | Φ36 | 10 |
WRN2-420 | Φ95 | Φ65 | Φ45 | 15 |
WRE-420 | Φ95 | Φ65 | Φ45 | 15 |
WRE-420A | Φ95 | Φ70 | Φ36 | 10 |
WRE2-420 | Φ95 | Φ65 | Φ45 | 15 |
WRN-430 | Φ95 | Φ65 | Φ45 | 15 |
WRN2-430 | Φ95 | Φ65 | Φ45 | 15 |
WRE-430 | Φ95 | Φ65 | Φ45 | 15 |
WRE2-430 | Φ95 | Φ65 | Φ45 | 15 |
活動式法蘭角尺形熱電偶
熱電偶類別 | 產品型號 | 分度號 | 測溫范圍℃ | 保護管材料 | 規格 | 接線盒形式 |
總長L×L1mm | ||||||
單支鎳鉻-鎳硅 | WRN-520 | K (EU-2)﹡ | 0～800 0～1000 | 不銹鋼 ICr18Ni9Ti 不銹鋼﹟ ICr25Ni20 | 500×500 750×750 | 防濺式 |
雙支鎳鉻-鎳硅 | WRN2-520 | |||||
單支鎳鉻-銅鎳 | WRE-520 | E (EA-2)﹡ | 0～600 | 不銹鋼 ICr18Ni9Ti | ||
雙支鎳鉻-銅鎳 | WRE2-520 | |||||
單支鎳鉻-鎳硅 | WRN-530 | K (EU-2)﹡ | 0～800 0～1000 | 不銹鋼 ICr18Ni9Ti 不銹鋼﹟ ICr25Ni20 | 防水式 | |
雙支鎳鉻-鎳硅 | WRN2-530 | |||||
單支鎳鉻-銅鎳 | WRE-530 | E (EA-2)﹡ | 0～600 | 不銹鋼 ICr18Ni9Ti | ||
雙支鎳鉻-銅鎳 | WRE2-530 |
注1）熱響應時間T0.5<90秒。
2）保護管材料中打“﹟"符號表示雙支無此牌號材料。
3）打“﹟"分度號作特殊規格訂貨。
固定螺紋錐形保護管熱電偶
熱電偶類別 | 產品型號 | 分度號 | 測溫范圍℃ | 保護管材料 | 規格 | 接線盒形式 | |
總長Lmm | 置深lmm | ||||||
單支鎳鉻-鎳硅 | WRN-621 | K (EU-2)﹡ | 0～600 | 不銹鋼 ICr18Ni9Ti | 225 250 300 350 400 | 75 100 150 200 250 | 防濺式 |
WRN-621A | |||||||
雙支鎳鉻-鎳硅 | WRN2-621 | ||||||
單支鎳鉻-銅鎳 | WRE-621 | E (EA-2)﹡ | 0～600 | 不銹鋼 ICr18Ni9Ti | |||
WRE-621A | |||||||
雙支鎳鉻-銅鎳 | WRE2-621 | ||||||
單支鎳鉻-鎳硅 | WRN-631 | K (EU-2)﹡ | 0～600 | 不銹鋼 ICr18Ni9Ti | 防水式 | ||
雙支鎳鉻-鎳硅 | WRN2-631 | ||||||
單支鎳鉻-銅鎳 | WRE-631 | E (EA-2)﹡ | 0～600 | 不銹鋼 ICr18Ni9Ti | |||
雙支鎳鉻-銅鎳 | WRE2-631 | ||||||
注1）熱響應時間T0.5<90秒。
2）打“﹟"分度號作特殊規格訂貨。
3) 公稱壓力：30Mpa，流速：<80米/秒。
固定螺紋錐形保護管型號對照表
產品型號 | 固定螺紋規格 |
M0 | |
WRN-620，621 | M33×2 |
WRN-620A,621A | G1〞 |
WRN2-620,621 | M33×2 |
WRE-621 | M33×2 |
WRE-621A | G1〞 |
WRE2-621 | M33×2 |
WRN-631 | M33×2 |
WRN2-631 | M33×2 |
WRE-631 | M33×2 |
WRE2-631 | M33×2 |
焊接固定錐形保護管熱電偶
熱電偶類別 | 產品型號 | 分度號 | 測溫范圍℃ | 保護管材料 | 熱響應時間T0.5S | 工作端形式 |
單支鎳鉻-鎳硅 | WRN-624 | K (EU-2)﹡ | 0～600 | 不銹鋼 ICr18Ni9Ti | <20 | 接殼式 |
WRN-625 | <30 | 絕緣式 | ||||
單支鎳鉻-銅鎳 | WRE-624 | B (EA-2)﹡ | <20 | 接殼式 | ||
WRE-625 | <30 | 絕緣式 |
注 1）“﹡"分度號作特殊規格訂貨。
2）防水式接線盒.
3) 公稱壓力：30Mpa，流速：<80m/s。
