概述
標準噴嘴亦稱ISA1932噴嘴，具有耐高溫高壓、耐沖擊、使用壽命長、測量范圍大、測量精度等特點，適用于電廠高溫高壓蒸汽熱網管道流速高的流體流量測量。標準噴嘴按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定。無需實流標定。
適用范圍
1、 公稱直徑：50mm≤DN≤500mm
2、 公稱壓力：PN≤32MPa
3、 孔徑比：0.30≤β≤0.8
4、 雷諾數范圍：0.30≤β≤0.44時，70000≤ReD≤10 7
0.44≤β≤0.8時，20000≤ReD≤10 7
5、精度：１級
結構形式

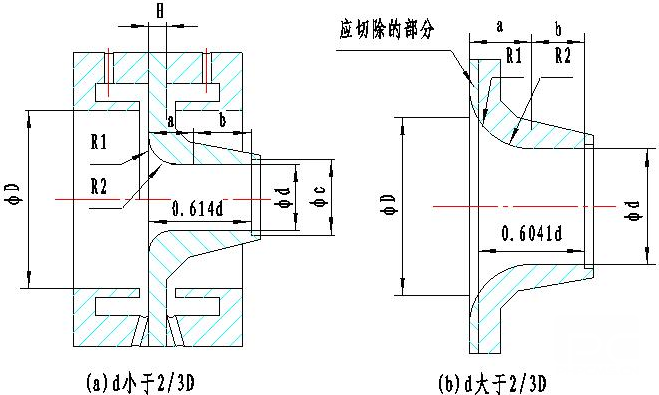

標準噴嘴由垂直于軸線的入口平面部分Ａ、圓弧形曲面Ｂ和Ｃ所構成的入口收縮部分、圓筒形喉部Ｅ和為防止邊緣損傷所需的保護槽Ｆ組成，其取壓方式上游采用角接取壓，下游可按角接取壓設置，也可設置與較遠的下游處。噴嘴總長度：
具體外形結構見圖
